Стальные С-образные профили

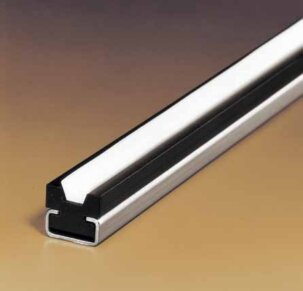

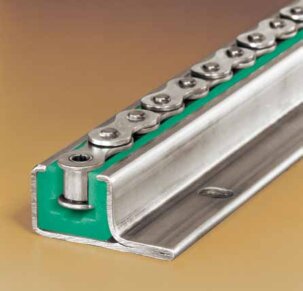

Стальные С-образные профили предназначены для крепления пластиковых направляющих конвейерных и транспортерных систем. В противоположность металлам термопластичные пластмассы удлиняются или сокращаются при колебаниях температуры. Для обеспечения «свободы движения» направляющей скольжения рекомендуется использовать стальной С-образный профиль.
В этом случае упрощается и замена пластмассовых направляющих. Стальные С-образные профили являются надёжными креплениями; при необходимости их можно сваривать или свинчивать. Для скручивания используют болты по DIN или специальные болты с прямоугольной головкой.
Преимущества стальных С-образных профилей Murtfeldt:
• Простой монтаж и демонтаж направляющих
• Быстрая замена в случае износа
• Пластмассовые профили крепятся для предотвращения выскальзывания только один раз
• Простое выравнивание системы направляющих
• Монтаж стального С-образного профиля для свинчивания без перекашивания
• При перепадах температуры возможно удлинение или усадка направляющей.
Исполнения:
• Оцинковка (со склада)
• Высококачественная сталь (со склада)
• По желанию без обработки (по запросу).
Прямое или реверсивное движение цепи, ремня или транспортируемого товара

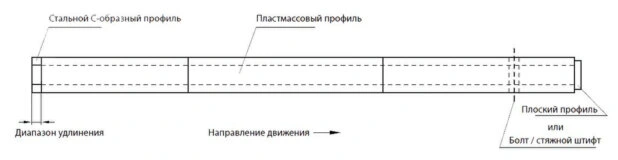

При удлинении пластмассовая направляющая смещается к направлению движения (подачи). В начале направляющей следует предусмотреть достаточное свободное пространство, соответствующее ожидаемому удлинению.
Таблица для выбора
Стальные c-образные профили, оцинкованные или из высококачественной стали

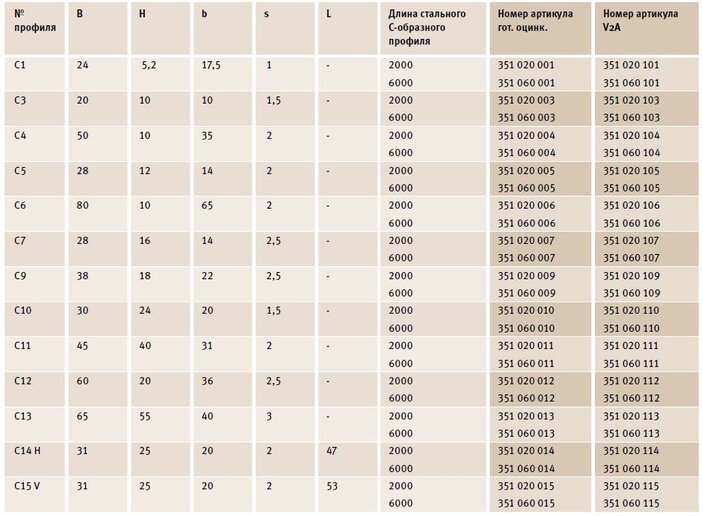

Таблица стальные C-образные профили, оцинкованные или из высококачественной стали, артикул: 351020001, 351060001, 351020003, 351060003, 351020004, 351060004, 351020005, 351060005, 351020006, 351060006, 351020007, 351060007, 351020009, 351060009, 351020010, 351060010, 351020011, 351060011, 351020012, 351060012, 351020013, 351060013, 351020014, 351060014, 351020015, 351060015
Стальные профили C 14H, C 15V, C 16H и C 17V с перфорированной крепёжной накладкой. Суммарный допуск расстояний между отверстиями: макс. 0,75 мм/м
Размеры указаны в мм
Профиль С1 - С13
Крепление стального c-образного профиля
Болты с прямоугольной головкой
Болты с прямоугольной головкой обеспечивают надёжное соединение части оборудования с С-образными профилями. Как правило, используется одинарное крепление. По желанию возможно двойное крепление.
● Фрезерованная канавка под головку болта предотвращает скручивание болта
● Крепление болта с гайкой снизу (при использовании болтов с прямоугольной головкой)
● Штамповка и сверление отверстий в соответствии с предоставленным чертежом

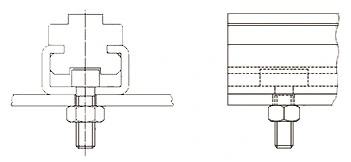

Одинарное крепление (стандарт)

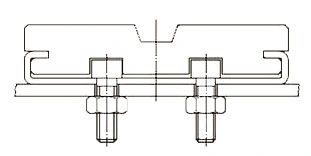

Двойное крепление
(для широких С-образных профилей)
